基于STM32的嵌入式电路设计方案及生产支持要点
在消费电子与工业控制领域,基于STM32的嵌入式方案早已不是新鲜事,但如何让一块板子在量产阶段不“翻车”,却始终考验着团队的技术研发与生产协同能力。北京庆鸿双茂科技有限公司在承接多个硬件开发项目时发现,很多客户卡在“实验室跑通”与“产线稳定”之间的鸿沟上。今天,我们不谈芯片选型的基础课,直接聊聊从原理图到批量交付,那些容易被忽视却决定成败的细节。

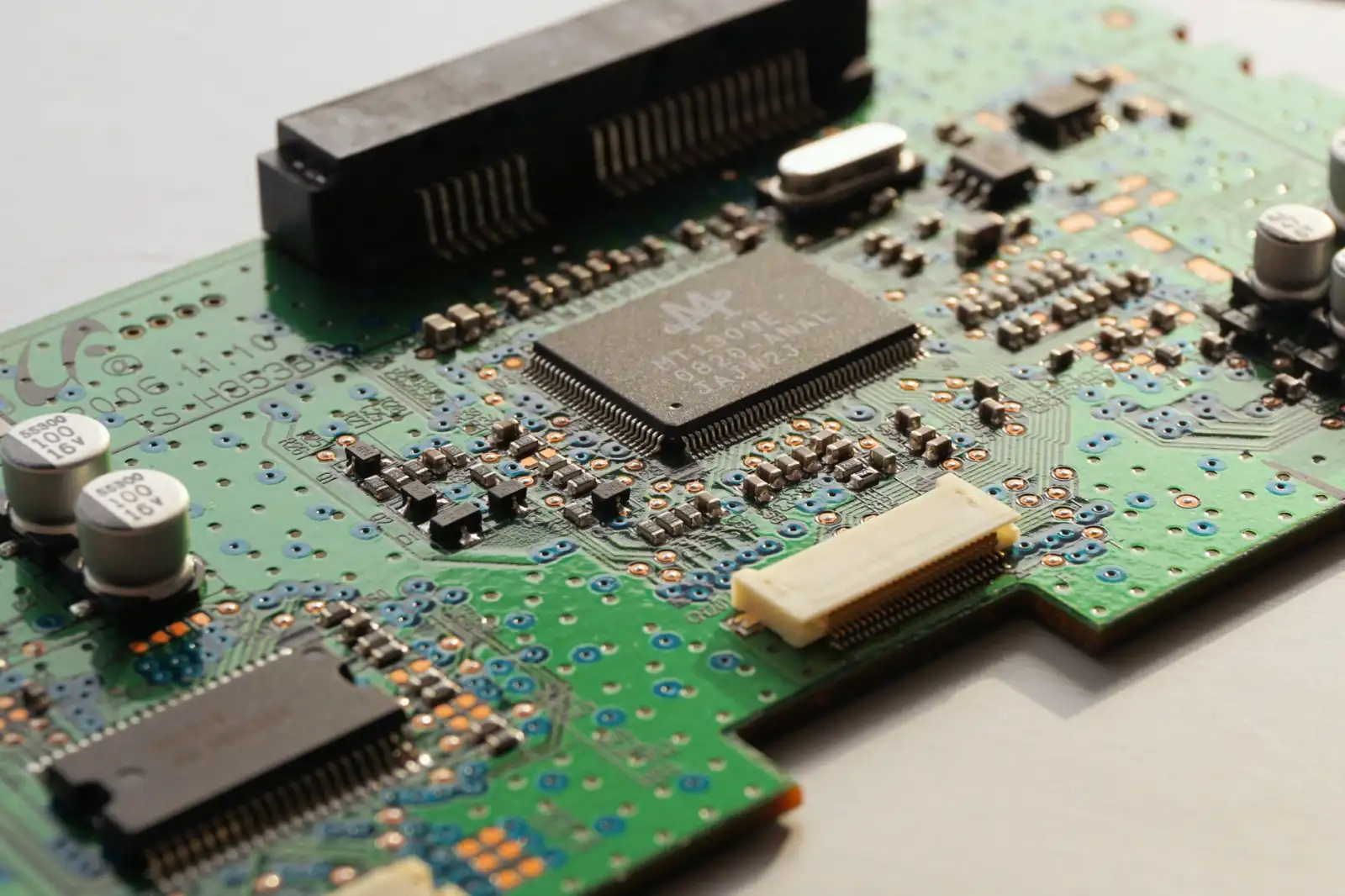

一、电路设计阶段就要为“制造”留出冗余
很多工程师习惯用“最小系统板”思维画原理图,但真正的电子产品要面对的是电磁干扰、电源纹波和装配公差。我们的硬件开发团队在STM32方案中,通常会在电源入口预留π型滤波的焊盘位置——哪怕首版用0欧电阻直连。这并非浪费,而是给后续EMC整改留出物理修改空间。另外,去耦电容的摆放距离不是随便放的,100nF电容距MCU电源引脚应控制在3mm以内,这是高速数字电路设计的硬经验。
如果项目涉及电机驱动或无线模块,建议将模拟地与数字地通过磁珠或0欧电阻单点连接,同时在地平面上避免开槽割裂。这类细节在单板调试时看不出差异,但在批量生产时的良率对比上会非常明显。

二、生产支持:BOM管理与可制造性审查
技术研发的终点不是样机点亮,而是产线能顺畅复制。我们遇到过最典型的案例:某客户提供的BOM中有一颗电容的封装是0603,但实际库存物料是0805,导致贴片机频繁报警。解决方式很简单——在硬件开发流程中强制加入DFM(可制造性设计)评审。具体做到三点:
- 所有阻容件优选0402/0603封装,避开0402以下的小众尺寸,降低贴片成本;
- 晶振、连接器这类易损件,在PCB布局时确保周围3mm无高大元件,便于自动插件与返修;
- 每颗物料提供至少两个替代料号,并在原理图中标注温度系数与耐压等级,避免因采购周期导致产线停线。
这些举措看似琐碎,却直接决定了产品从研发到量产的时间周期。毕竟,电子产品的竞争力往往体现在谁先稳定出货,而不是谁的Demo跑得更炫。
三、固件烧录与测试策略:别让软件拖累硬件
嵌入式方案中,固件与硬件开发必须同步走。我们建议在电路设计时就将SWD接口引出并加上ESD保护器件,同时预留UART打印引脚。这样在产线测试环节,可以通过串口输出特定校验码来快速判断焊接是否正常,比单纯依赖目检效率高很多。对于有校准需求的传感器类产品,建议在PCBA阶段预留烧录触点,用治具完成批量写入,避免人工插拔带来的引脚损伤。
以我们近期交付的一个智能断路器项目为例,客户要求实现10ms内的断电响应。电路设计上,我们选用了STM32G0系列,利用其内部比较器直接采样电网过零点,省去了外部运放电路。但在量产测试时发现,部分板子的过零检测波形有毛刺。最终通过调整分压电阻的精度等级(从1%改为0.5%),并优化了PCB走线间距,才将误触发率从0.8%降到0.02%以下。这个案例说明,技术研发的深度往往体现在对极限参数的把控上,而这些经验必须沉淀为公司的标准设计规范。

四、文档与知识传递:让客户团队能接得住
我们交付的不仅是一套图纸,更是一套可传承的知识包。每份硬件开发资料中,除了原理图、PCB文件,还会附上一份“设计决策说明”,记录关键元件的选型理由、仿真波形截图以及已知的局限性。这样客户的工程师在后续维护或改版时,不必重新逆向推导设计意图,大大降低沟通成本。
北京庆鸿双茂科技有限公司在电子产品领域深耕多年,始终相信一个朴素的道理:好的电路设计是改出来的,更是“造”出来的。如果你正在为嵌入式方案的量产稳定性头疼,不妨从上述几个维度重新审视自己的流程。技术研发没有捷径,但可以少走弯路。
