在消费电子与工业控制领域，硬件产品的迭代速度正以前所未有的节奏推进。但许多团队在从原型验证走向量产的过程中，往往被同一个问题反复绊倒：**电路设计阶段的隐性缺陷**。作为长期从事电子产品技术研发的工程团队，北京庆鸿双茂科技有限公司在承接各类硬件开发项目时，见过太多因初期设计疏忽而导致的成本失控与周期延误。今天我想结合一线经验，聊聊那些最容易被忽视、却影响深远的电路设计陷阱。

一、电源完整性：被低估的“沉默杀手”

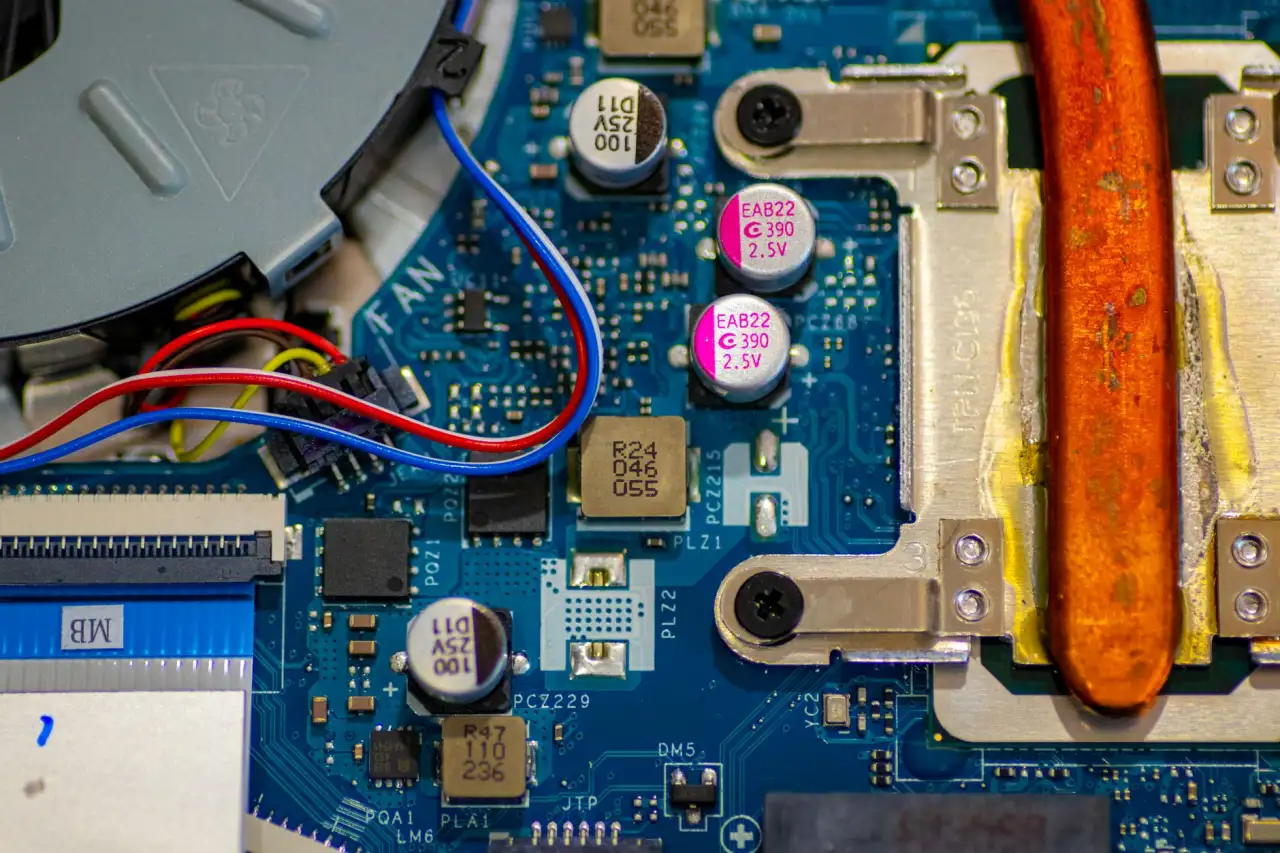

很多工程师在原理图阶段只关注芯片的供电电压是否达标，却很少在早期计算**电源纹波对高速逻辑门的实际影响**。以常见的DC-DC转换器为例，开关频率的谐波与PCB寄生电感耦合后，会产生超过100mV的噪声尖峰。这在普通MCU系统中或许无伤大雅，但在混合信号电路中，它会直接拉低ADC的信噪比。有一个真实的案例：我们曾为某物联网终端做硬件开发，设备在实验室功能正常，却在现场频繁出现数据丢包，最终定位到是3.3V电源轨上叠加了68mV的周期性纹波，干扰了LoRa射频前端的LNA供电。

规避这类问题，不能只依赖加大去耦电容的容值。更有效的手段包括：
· 采用星型拓扑或分割地平面，将模拟地与数字地在物理上隔离；
· 在电源层与地层之间使用0.1mm的薄介质，形成低阻抗平面电容；
· 对敏感IC的电源引脚，增加磁珠或π型滤波器，而非简单并联多个电容。

二、信号完整性：不是只有高速PCB才需要关注

许多工程师误以为只有DDR、PCIe这类高速总线才需要做阻抗匹配。实际上，当数字信号的上升沿小于1ns时，即便频率只有10MHz的时钟线，也会在走线长度超过3英寸时产生明显的反射振铃。我们在电子产品技术研发中，经常看到客户在UART或SPI总线上串联了22Ω电阻，却忽略了对端接位置和走线宽度的计算。一个实用经验是：**任何走线长度超过信号上升时间对应的1/6波长时，就必须考虑终端匹配**。

在电路设计阶段，建议遵循以下三条实操规则：
1. 对时钟和复位信号，优先使用串联源端匹配，阻值取驱动源阻抗与传输线阻抗之差；
2. 避免在敏感信号线下方铺设完整地平面，但绝不能跨越分割槽；
3. 使用IBIS模型进行简单的反射仿真——这只需要几分钟，却能为硬件开发节省数天的调试时间。

三、EMC设计：从“事后整改”转向“源头预控”

很多团队把EMC测试当作产品开发流程的最后一关，结果往往陷入“测试-整改-再测试”的恶性循环。实际上，超过70%的辐射发射问题都源自电路设计阶段的布局决策。例如，晶振下方的铺地处理、开关节点铜皮面积、以及接口滤波器的接地点选择，这些细节在原理图阶段看似无关紧要，却决定了产品能否在3米法电波暗室中一次通过。

我们在硬件开发项目中坚持一个原则：在绘制PCB之前，先完成接口电路的滤波拓扑设计。具体来说，所有外部连接器（USB、RS485、CAN）的共模电感位置，必须紧挨着连接器本体，且下方禁止走任何高速信号线。同时，开关电源的SW节点铜皮要控制在最小面积，并远离敏感信号走线至少5mm。这些措施不需要增加任何BOM成本，却能将辐射裕量提升6-10dB。

四、可制造性设计：别让生产环节暴露设计短板

电路设计不只是“画出来能跑”，更要考虑产线的实际工艺窗口。例如，0.5mm间距的BGA扇出时，若焊盘与过孔的比例设计不当，很容易在回流焊后出现虚焊。另一个常见问题是：在PCB边缘放置了高度超过5mm的电解电容，导致分板时应力集中，产生微裂纹。我们建议在硬件开发阶段就引入DFM（可制造性设计）审查，至少应检查三项指标：最小环宽不小于0.15mm、相邻过孔间距不小于0.4mm、以及回流焊方向与长轴器件平行。

五、从实践到体系的沉淀

电子产品的技术研发从来不是单点能力的比拼，而是系统工程思维的较量。北京庆鸿双茂科技有限公司在过去的项目中积累了一套“设计-仿真-验证”的闭环流程：每个硬件开发项目都强制要求完成电源完整性、信号完整性和EMC三项预分析，并通过内部评审后才允许投板。这套流程看似增加了前期的1-2天工作量，却能将产品改版次数从平均3.2次降至1.1次。

回到文章开头提到的那个物联网设备，最终解决方案并非更换芯片或加大滤波，而是重新规划了电源平面与地平面的层叠结构，并在LNA供电线上增加了一颗4.7μH的绕线电感。问题解决的成本几乎为零，但排查过程却耗时两周。这恰恰说明：电路设计的真正价值，不在于堆砌高性能器件，而在于通过严谨的规划和预判，让产品在复杂环境中依然稳定可靠。硬件开发的道路上没有捷径，但沿着系统化的方法论前行，总能少走一些弯路。
