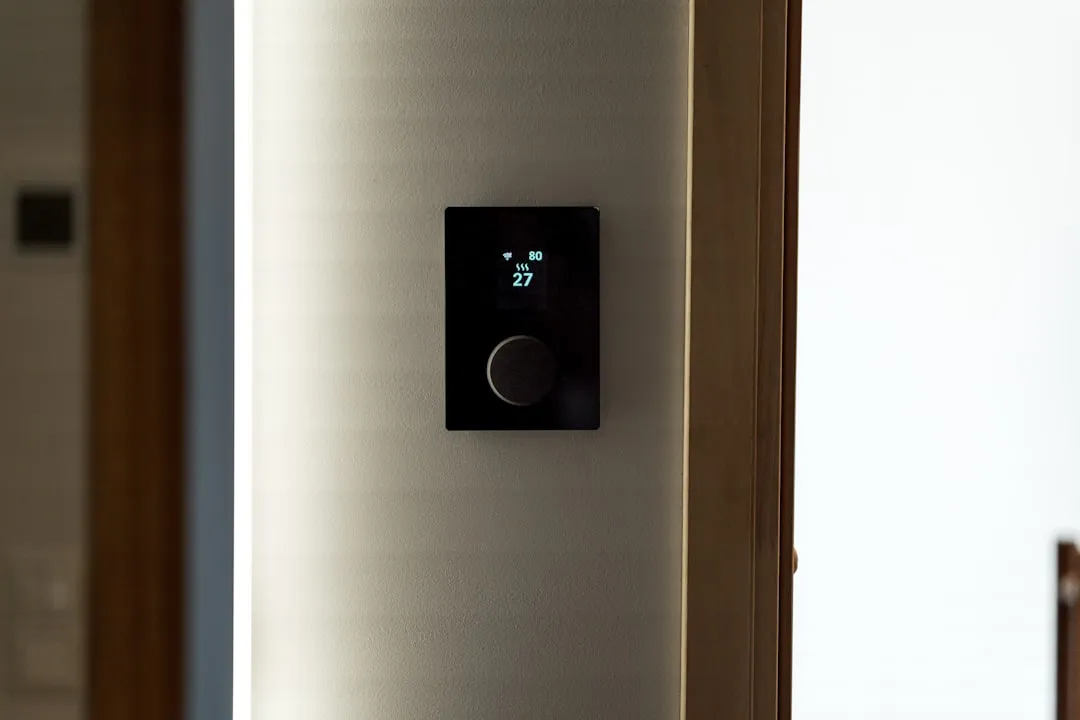

当一款智能硬件从概念图纸走向市场货架，背后往往要经历数次“推倒重来”的阵痛。比如一个看似简单的温控器，在原型阶段可能只需验证功能通断，但进入量产时却要面对EMC干扰、电源纹波超标、BOM成本失控等连锁问题。这正是许多初创团队在硬件开发中折戟的关键节点——缺乏对量产化流程的系统性认知。

行业现状：从“能跑”到“跑稳”的鸿沟

当前消费级与工业级智能硬件的迭代周期已压缩至6-12个月，但大量项目仍卡在原型转量产的“死亡之谷”。据行业调研，约45%的硬件项目因电路设计阶段未充分预留DFM（面向制造的设计）裕度，导致试产良率不足70%。更严峻的是，部分团队过度依赖公版方案，忽视了技术研发中针对特定场景的定制化适配——比如在户外设备中，未将温漂系数纳入电路设计考量，最终在高温环境下频繁宕机。

核心技术：硬件开发流程中的三个关键关卡

1. 原理图与PCB的“可制造性”预判

很多工程师习惯在原型阶段使用0402封装电容，但量产线通常更倾向0603或0805封装——这直接影响到贴片机的抛料率和焊接良率。真正专业的硬件开发团队，会在电路设计初期就与工厂DFM工程师对齐：关键信号线走线宽度是否满足阻抗控制？BGA扇出是否预留了测试点？这些看似琐碎的细节，往往是决定产品能否跨越试产门槛的胜负手。

• 电源完整性：DC-DC转换器的开关频率与去耦电容的布局距离，直接影响纹波噪声，实测表明将电容从3mm移至1.5mm以内，纹波可降低40%
• 热管理：高功率器件下方铺设导热过孔阵列，比单纯增加散热片效率提升30%以上

2. 测试覆盖率的“军备竞赛”

量产阶段最怕的不是设计缺陷，而是隐性故障——比如某批MOSFET的导通电阻偏移了5%，在实验室环境下测不出问题，但装到整机中连续工作200小时后就会触发过温保护。因此，成熟的电子产品开发流程会引入HALT（高加速寿命测试）和边界扫描测试，将技术研发阶段的失效模式库反哺到产线ICT测试程序中，确保每一片PCB都经过“模拟用户3年使用”的压力验证。

选型指南：如何构建量产化的技术方案

选择电路设计方案时，建议遵循“三优先”原则：
优先选择有量产案例的芯片（而非最新款）、优先选用标准封装（如QFP优于BGA）、优先考虑多供应商兼容设计（比如在USB PD协议芯片上预留两套固件接口）。以我们经手的工业级传感器项目为例，将主控从TQFP-64换为LQFP-64封装后，贴片成本降低了22%，同时良率从91%提升至97.5%。

此外，硬件开发团队应建立“DFA（面向组装的设计）”检查清单：比如连接器是否采用防呆设计？测试点是否分布在PCB同一侧？这些细节能让产线装配效率提升15%以上，避免因人工插错线缆导致的返修成本。

应用前景：从单点突破到系统级创新

随着边缘计算和AIoT的渗透，未来的电子产品将不再只是执行单一功能的模块，而是需要承载数据采集、本地推理和云端协同的智能节点。这意味着技术研发流程必须向“软硬协同”进化——比如在电路设计阶段就预留NPU加速器的电源轨，并在硬件层支持OTA升级的看门狗机制。北京庆鸿双茂科技有限公司在服务客户的过程中发现，那些在原型阶段就建立硬件开发全链路仿真模型的企业，其产品上市时间平均缩短40%，且售后故障率下降60%。
