一款智能硬件从概念到百万级出货，中间横亘着一条被很多人低估的鸿沟。据行业统计，消费类电子产品从EVT（工程验证）到MP（量产）阶段，平均要经历3~5轮PCB改版，其中约60%的延期源于电路设计阶段对量产工艺的妥协不足。这意味着，前端技术研发的决策质量，直接决定了产品能否按时爬坡。

北京庆鸿双茂科技有限公司在长期服务客户的过程中发现，真正拉开差距的不是某一项黑科技，而是从设计到制造的全链路工程判断力。

设计方案的两条典型路径

当前市场上，智能硬件的电路设计大致分为两种模式：

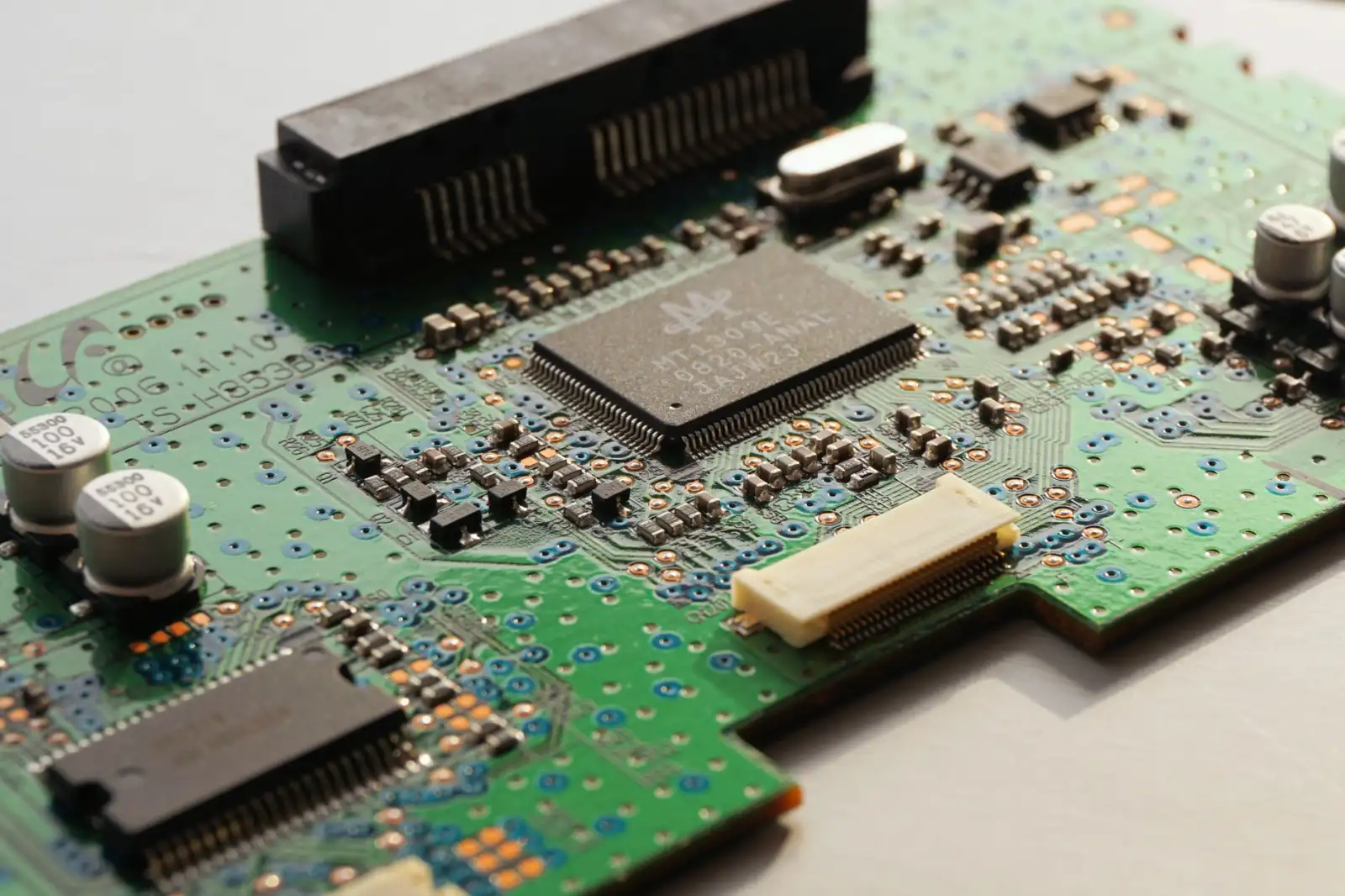

• 分立方案：MCU+独立电源IC+分离式射频前端，灵活度高，适合多SKU小批量产品，但BOM物料多、PCBA面积大，量产时贴片良率波动明显。
• SoC集成方案：以单芯片覆盖主控、电源管理与无线通信，外围电路精简30%~50%，适合大批量标准化产品，但对硬件开发团队的射频调试与热设计能力要求更高。

选哪条路，不能只看性能参数，还要把量产良率、供应链成熟度和认证成本纳入同一张决策表。

从原理图到量产的三个隐性陷阱

陷阱一：DFM检查流于形式。很多团队在电路设计完成后只做一次DRC规则检查就投板，忽略了PCB厂家的工艺能力差异。比如0.1mm线宽在A厂能稳定量产，在B厂可能良率骤降至70%。

陷阱二：元器件替代缺乏验证闭环。量产阶段遇到缺料时仓促替换，未重新验证时序裕量和EMC性能，导致批次性故障。可靠的做法是建立AVL（合格供应商清单）并预留Pin-to-Pin兼容位。

陷阱三：测试方案滞后于硬件开发。功能测试治具如果在EVT阶段没有同步启动，到PVT阶段才介入，往往需要回头修改测试点布局，拖慢整体节奏。

可落地的工程实践建议

结合电子产品量产的共性经验，几个值得纳入流程的动作：

1. 在原理图评审阶段引入PCB厂和SMT厂的DFM反馈，把工艺约束前置；
2. 关键电路（电源树、射频链路、时钟）保留可调裕量，如预留π型匹配网络和去耦电容位；
3. 技术研发团队与测试团队共用同一套版本管理工具，确保硬件版本与测试脚本一一对应。

这些做法并不复杂，但能显著减少改版次数。北京庆鸿双茂科技在实际项目中观察到，将DFM评审前置的团队，平均改版轮次可从4轮压缩到2轮以内。

智能硬件的竞争正在从“能不能做出来”转向“能不能稳定、低成本地做出来”。电路设计不再只是电气性能的博弈，而是设计意图与制造能力之间的精确对齐。把量产思维嵌入技术研发的每一个节点，才是从样机走向出货的可靠路径。
