硬件产品从概念到量产，最危险的阶段往往不在产线，而在研发初期的技术评审环节。一个被忽视的电源纹波问题或结构公差冲突，可能在开模后造成数十万元的沉没成本。北京庆鸿双茂科技有限公司在多年电子产品研发服务中总结出一条经验：评审不是“走过场”，而是用流程化手段倒逼设计风险前置暴露。

评审要点的三维拆解：功能、制造与合规

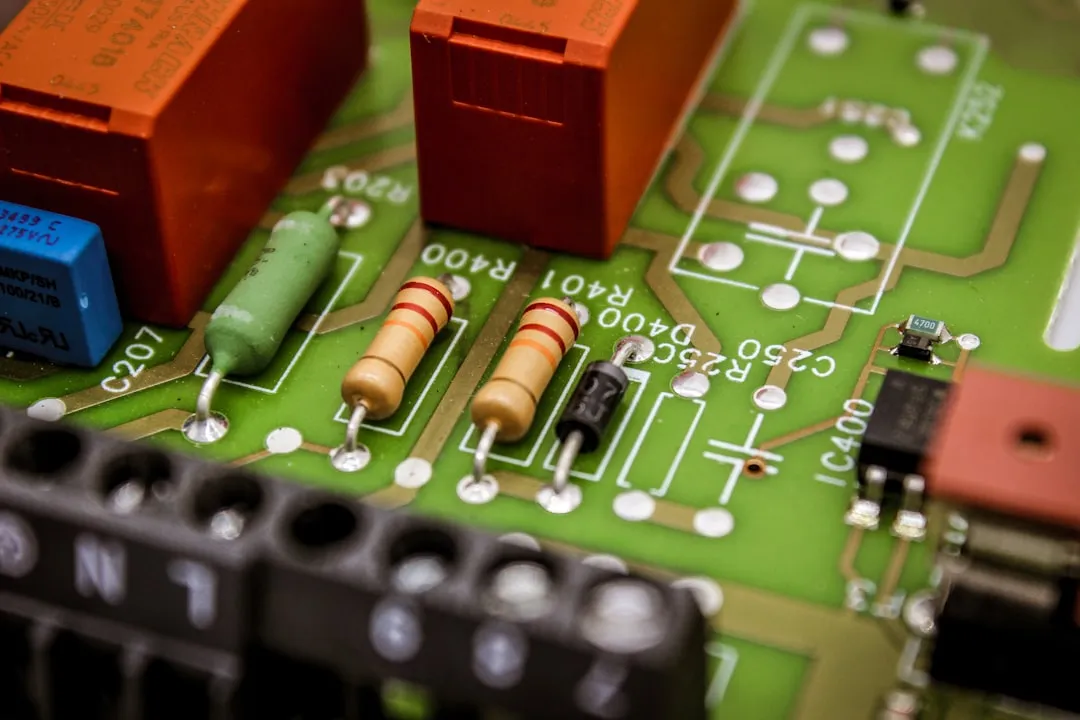

有效的技术评审必须跳出“原理图能不能跑”的初级维度。我们建议将评审拆解为三个相互咬合的层面：功能性能评审关注信号完整性、热设计与EMC余量；可制造性评审则需要工艺工程师介入，检查PCB拼板方式、焊盘尺寸与器件封装选型是否适配SMT产线能力；合规评审则需提前对标目标市场的认证要求（如3C、FCC、CE），避免后期整改。

以某智能网关项目为例，硬件开发阶段原理图仿真全部通过，但在评审会上，工艺同事发现一颗LDO的散热焊盘设计过小，导致回流焊后虚焊率高达3%。这类问题仅靠电气工程师自查极难发现，必须依靠跨职能的“对抗性提问”来暴露。

关键节点：硬件开发中的三道“闸门”

规范的流程应将评审嵌入研发里程碑，而非事后补文档。第一道闸门是方案设计评审（概念阶段），重点核对器件选型是否在生命周期内、替代料是否充足；第二道是详细电路设计评审（原理图完成时），此时需逐网络核对载流能力与电压降，尤其关注电源树中磁珠的直流阻抗；第三道是试产前评审（PCB layout定型后），必须结合阻抗计算书与叠层结构验证高速信号的参考平面连续性。

值得强调的是，许多团队忽略了对测试覆盖率的评审。电子产品研发中，若没有在评审阶段明确边界扫描测试与ICT测试点的布局，后续产线故障定位将耗时数倍。我们通常在评审清单中强制要求：每个电源轨必须有电压侦测点，每对差分信号必须预留测试焊盘。

案例复盘：一个电源时序引发的“连锁事故”

2023年某客户送修的一批工业传感器，故障表现为上电随机死机。常规排查无果后，我们调阅其技术研发记录发现：在详细设计评审时，工程师口头确认了“先数字后模拟”的时序策略，但并未落实到硬件开发文档的时序图中。结果实际电路里，模拟前端比MCU晚启动12ms，导致I/O口内部闩扣效应，批量损坏率约1.7%。

这个案例印证了评审流程中的一个核心原则：凡未经评审纪要确认的口头决策，一律视为无效设计输入。后续我们在评审规范中增加了一条硬性要求——所有电源时序、复位逻辑、看门狗配置必须用波形截图作为评审附件。

评审效率与深度的平衡策略

评审会开成“批斗会”或“瞌睡会”都是失败的。有效做法是采用分层评审机制：将器件选型、原理图细节、结构配合等不同粒度问题拆分为独立会议，每个会议不超过90分钟，且必须有明确的决策人。对于电子产品研发团队，建议引入“红蓝军对抗”模式——指定一名工程师专门扮演“挑刺者”，从失效模式与维修便利性角度挑战设计。

另外，评审文档的颗粒度直接影响执行质量。不要使用“电源设计合理”这类模糊结论，而应量化到“纹波≤30mV，瞬态响应≤50μs，压降≤3%”。唯有可测量的评审标准，才能让电路设计改进有明确靶点。

硬件开发的本质是权衡的艺术，而技术评审则是将个人经验转化为组织能力的核心抓手。从方案到量产，每一次严谨的评审都在为产品的可靠性注入确定性。作为电子产品研发服务商，北京庆鸿双茂科技有限公司始终建议客户将评审预算控制在项目总成本的3%-5%——这笔投入相比后期召回或现场失效的代价，几乎可以忽略不计。
