电磁兼容性（EMC）设计在电子产品硬件开发中，早已不是可选项，而是产品能否通过认证、能否在复杂电磁环境中稳定工作的生死线。北京庆鸿双茂科技有限公司在多年的技术研发实践中发现，很多硬件工程师对EMC的理解停留在“事后补救”层面——等样机出来再去屏蔽、加磁珠、调滤波，结果往往是成本翻倍、周期失控。真正高效的EMC策略，必须在电路设计阶段就埋下伏笔。

PCB叠层与布局：EMC的第一道防线

硬件开发中，PCB的叠层设计直接决定了回流路径的质量。以四层板为例，经典的信号-地-电源-信号叠层结构，能够将电源层与地层紧密耦合，形成低阻抗的平面电容。在阻抗控制上，单端信号建议控制在50Ω±10%，差分信号100Ω±10%，这需要根据板材的介电常数（如FR4的εr≈4.2-4.6）和层间距精确计算线宽。实际项目中，我们常看到工程师为了走线顺畅，随意跨分割区，这会导致回流电流绕行，产生巨大的环路辐射。一个经验值：环路面积每增加10%，辐射发射量约增加3dB。

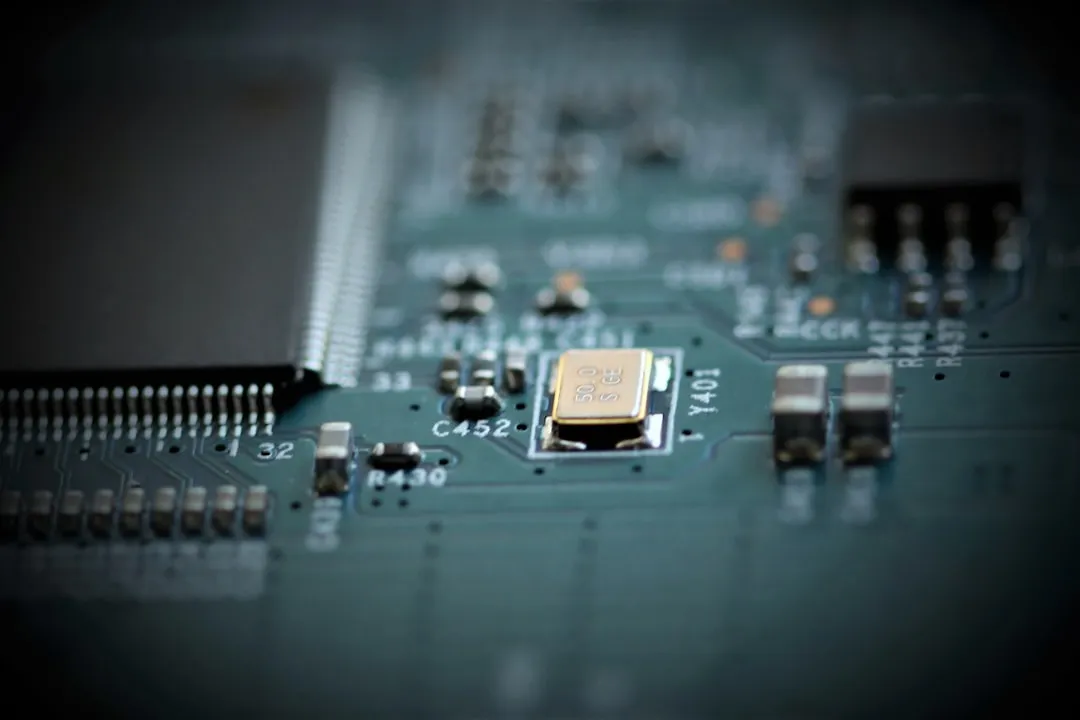

布局时，高速器件（如DDR、FPGA、晶振）应优先靠近连接器或处理器放置，且远离板边。晶振下方严禁走其它信号线，其周围建议用接地过孔围成“保护环”，过孔间距应小于λ/20（例如100MHz时钟，间距控制在15mm以内）。电源模块的输入输出电容，必须紧贴引脚，走线先经电容再到芯片，这是降低电源纹波和辐射的关键细节。

接地策略与滤波网络：从源头抑制噪声

接地是EMC设计中最容易被误解的环节。在低频（<1MHz）时，单点接地效果最佳；但现代电子产品中信号频率动辄上百MHz，多点接地成为主流。关键原则是“地平面尽量完整，分割只发生在必要处”。模拟地与数字地分割后，应在ADC/DAC芯片下方用单点（如磁珠或0Ω电阻）连接，且连接点必须靠近芯片，避免数字噪声串扰模拟区域。

滤波器的设计，要针对噪声频谱特性选择拓扑。例如，I/O接口的共模电感，其阻抗曲线在目标频段（如30MHz-300MHz）应大于1kΩ；X电容（差模）和Y电容（共模）的容值选择，需兼顾漏电流限制（医疗级产品通常要求≤10μA）。在电源输入端口，采用π型滤波（C-L-C），截止频率应设为开关频率的1/10至1/100，例如开关频率为500kHz时，LC谐振点建议落在5kHz-50kHz区间。

这里要特别提醒：磁珠并非万能的。磁珠在高频下表现为电阻特性，能有效消耗高频噪声，但若其阻抗曲线在低频段（<10MHz）呈感性，可能与板级电容发生谐振，反而引入新的干扰。选用时务必查看规格书中的阻抗-频率曲线，而非只看额定电流。

常见EMC设计误区与整改建议

• 误区一：所有信号都串联电阻来“降噪”。实际上，串阻（通常22Ω-33Ω）只适用于驱动端抑制过冲，对共模辐射几乎无效，盲加反而增加信号延迟。
• 误区二：屏蔽罩直接接地就好。屏蔽罩的接地阻抗需低于1mΩ，采用导电泡棉或簧片多点压接，若仅靠四个角落的焊盘接地，屏蔽效能往往下降20dB以上。
• 误区三：测试超标了，就堆滤波电容。不加分析地并接多个电容，可能引发并联谐振，正确的做法是用频谱分析仪定位噪声源频率，再针对性选择自谐振频率匹配的电容（如100MHz噪声，选用100pF-1nF的0402电容）。

在技术研发实践中，我们总结了一条铁律：EMC问题越早发现，解决成本越低。原理图阶段就要完成关键网络的阻抗计算，PCB布局阶段要预留滤波器件位置（哪怕先不贴），测试阶段要对超标频点做频谱指纹分析。北京庆鸿双茂科技有限公司在电路设计服务中，始终坚持将EMC仿真（如SIwave、ADS）前置到布局完成后的48小时内，这能提前暴露80%以上的潜在风险。

最后，回到电子产品硬件开发的整体视角：EMC不是孤立的测试项，而是与信号完整性（SI）、电源完整性（PI）深度耦合。一个优秀的硬件工程师，必须同时从时域（波形质量）和频域（辐射频谱）两个维度审视自己的设计。当你的时钟边沿足够缓（如将上升时间从2ns调整为3.5ns，辐射能量可降低约6dB），当你的去耦电容网络覆盖了1MHz-1GHz的宽频范围，EMC达标往往水到渠成。
