在硬件开发领域，从原型验证到量产落地，往往是一条布满技术细节与工程挑战的道路。很多团队在实验室里跑通了功能，却在生产线上栽了跟头——原因往往不是设计本身有问题，而是忽略了从技术研发到制造端的衔接鸿沟。本文基于北京庆鸿双茂科技有限公司多年服务客户的经验，梳理从原型到量产过程中，电子产品开发必须把握的技术支持与生产支持要点。

一、原型阶段：电路设计验证与可制造性评估

当硬件开发团队完成初步的电路设计并制作出工程样机后，首要任务是进行全面的功能测试与性能摸底。在这个阶段，我们建议重点验证**电源完整性**和**信号完整性**——这两项是电子产品稳定工作的根基。例如，一款采用Cortex-M4内核的工业控制器，若其3.3V电源纹波超过50mV，就可能在EMC测试中失效。技术研发人员应使用示波器捕捉关键节点的波形，并记录温度漂移数据。

与此同时，必须引入**可制造性设计（DFM）** 评估。具体步骤包括：

• 元器件选型审查：确认核心芯片、被动元件是否有明确的供货周期（如MLCC电容的货期是否超过8周）；

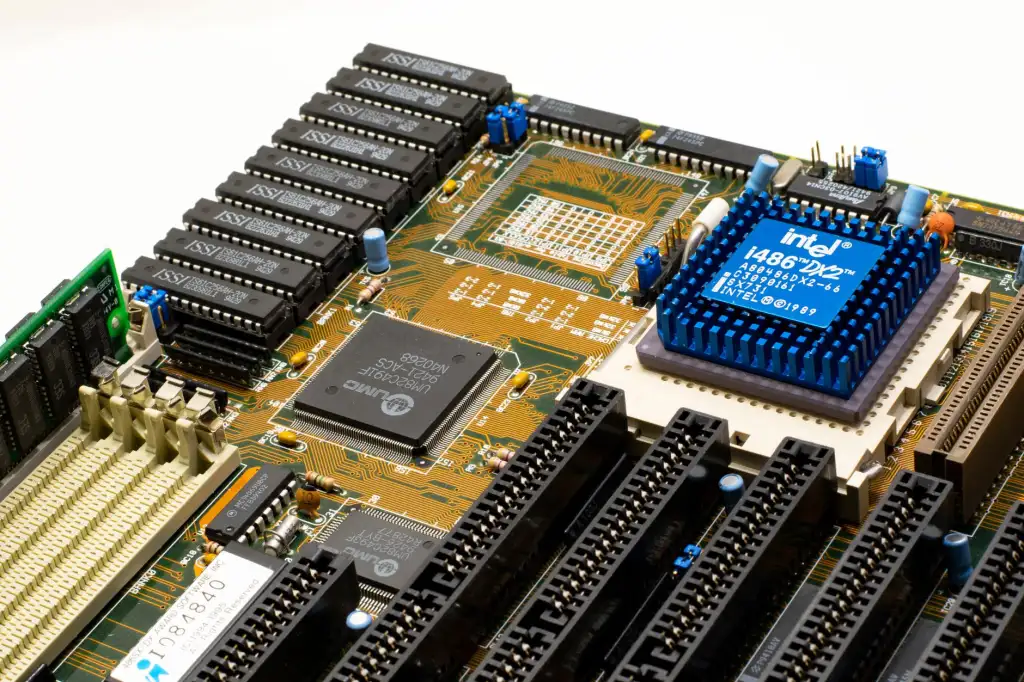

• PCB布局检查：确保焊盘间距符合SMT贴片机的精度范围（例如最小焊盘间距不低于0.3mm）；
• 测试点预留：在电路设计阶段就规划好ICT或FCT测试点，避免后期二次改板。

二、小批量试产：硬件开发的“压力测试”环节

当原型验证通过后，进入小批量试产阶段。此时，技术研发团队与生产支持团队需要深度协作。一个常见误区是：工程师认为只要功能正常，生产就能复制。但实际生产中，**焊接温度曲线、锡膏厚度、回流焊炉温**这些参数都会影响产品良率。以我们服务过的一个物联网终端项目为例，其PCB上的BGA封装芯片在原型阶段手工焊接完全正常，但进入贴片产线后，由于炉温曲线偏差5℃，导致焊点空洞率超过15%，最终拉低了整批产品的可靠性。

建议在小批量阶段执行以下动作：

1. 制作《生产作业指导书》，明确每个工位的操作规范与检验标准；
2. 与工厂联合进行首件确认，比对BOM与实物的一致性；
3. 收集至少50块板的测试数据，计算CPK值（过程能力指数），确保制程稳定。

三、注意事项：避免“重设计、轻工艺”的陷阱

在硬件开发的全流程中，**电路设计**往往占据工程师80%的精力，而工艺与生产支持却被压缩到20%。然而，量产阶段的成本与良率恰恰由那20%决定。务必注意：不要为了追求理论性能而选用超小封装或稀有接口。例如，0201封装的电阻虽然节省空间，但贴片难度大、维修成本高；而USB Type-C接口虽然先进，但若作为非必要外设，反而增加ESD防护设计的复杂度。

常见问题解答

Q：原型阶段测试正常，但量产时出现批量性功能失效怎么办？
A：优先检查元器件批次差异。曾有一案例，同一型号的LDO稳压器，不同批次的输出噪声相差4倍，导致ADC采集精度下降。解决方案是在电路设计中增加余量，并建立来料检验规范。

Q：如何平衡技术研发创新与生产稳定性？
A：建议采用“模块化设计”策略——关键功能模块采用经过验证的成熟电路设计，外围创新部分通过可插拔方式实现。这样既保证了核心硬件开发的可靠性，又为创新保留了空间。

总结

从原型到量产，不是简单的复制粘贴，而是一次由技术研发向工程化思维的跃迁。北京庆鸿双茂科技有限公司始终认为，只有将电路设计的严谨性与生产支持的实操经验紧密结合，才能让电子产品真正具备市场竞争力。在每一个阶段都提前思考“这个设计能否被稳定制造”，才是硬件开发从业者的终极护城河。
